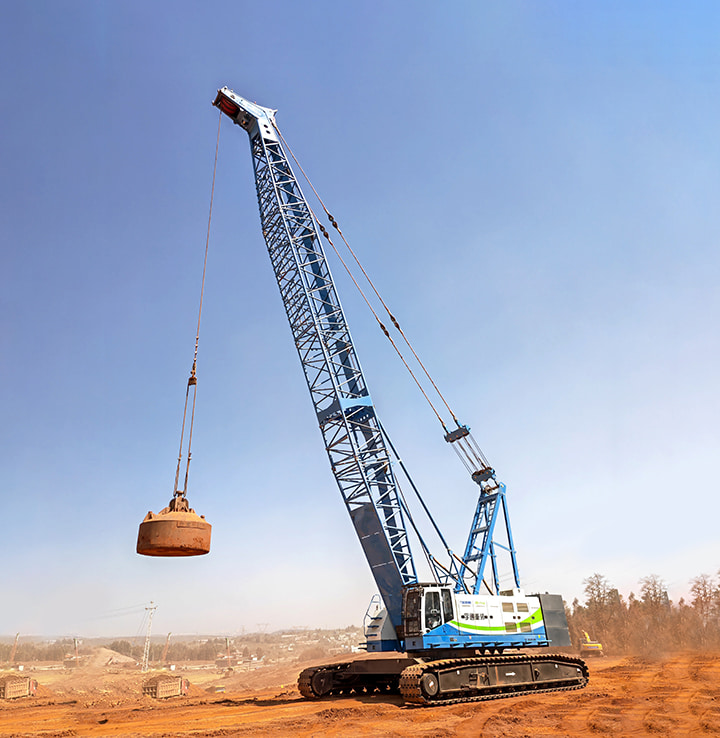

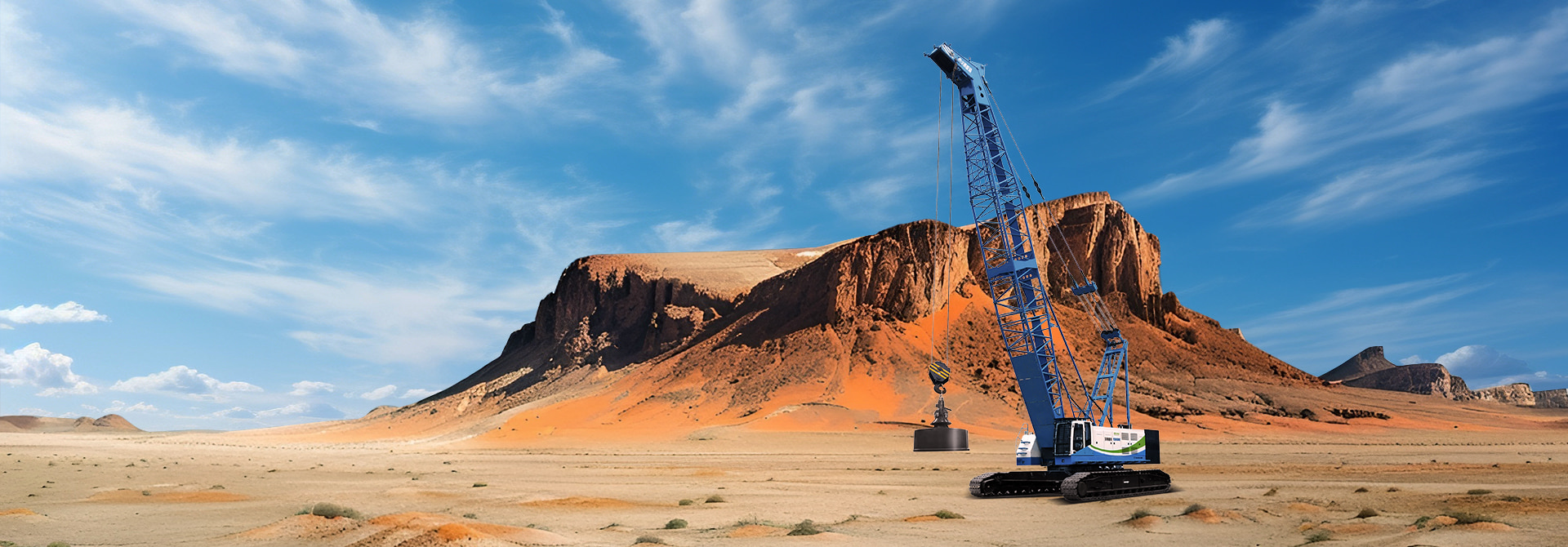

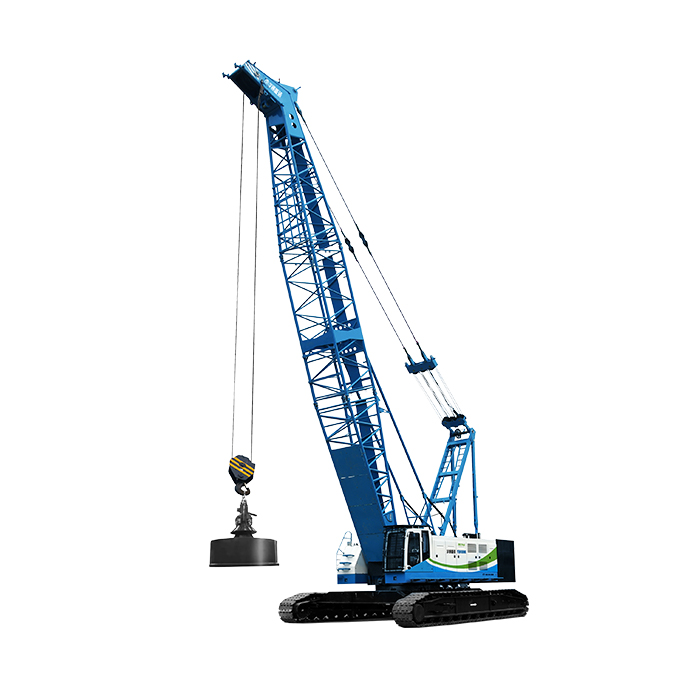

YTQH3000MHE増程式电动强夯机是宇通重装响应国家战略、满足市场需求,顺势并前瞻性推出的电动化强夯产品。依托宇通集团三电技术,强夯专业沉淀,YTQH3000MHE増程式电动强夯机具有更高效、更可靠、更低耗、更智能的特点。
-
更高效
主卷扬采用电机驱动,大扭矩、高转速,实现提升速度的突破。卷扬提升速度比传统强夯提升60%以上,单循环施工效率提升30%以上。
更低耗
增程系统发动机主要带动发电机进行发电,发动机能够持续在经济高效区工作,油耗更低。
主卷扬机构采用电机直驱,传递效率高,减少能量损耗,整机能耗成本节省25%以上。
为适应强夯不同施工环境下发动机冷却及能耗最优化,采用先进的电控智能调速风扇,实现发动机风扇转速的智能控制,有效降低发动机油耗。
-
更可靠
电驱系统可靠:宇通三电系统具有耐高温、抗腐蚀、高防水、高抗震性等优异的品质,同时三电系统超长质保支撑整机的可靠使用。主作业电驱系统和增程器系统,在大型入岩电动旋挖上充分验证,经过冲击震动、高热、严寒的环境下的验证。
构件可靠:A8强度级别整机设计,采用3000吨米强夯加强版专用底盘,采用加大的双排柱回转支承,整机稳定性及可靠性更强。臂架加大截面及高强度钢管,臂架整体强度坚固可靠,满足大夯能级施工需求;防倾杆机构设计采用油缸支撑动态缓冲,在不带门架施工时更稳定。
主卷可靠:主卷扬为第5代重载自由落钩主卷扬,面向电驱动设计,严格按照M7级(重载10000h以上)工况匹配,安全系数更高。
-
更智能
采用成熟的睿控技术。通过智能网联系统,可以实时监控车辆工作状态,进行远程故障分析和诊断、上报工作日志。通过分析后台的监控数据:包括各个工况下的负载变化、卷扬实时扭矩、转速、油耗数据等。同时可实现强夯各动作循环及夯点时间等施工智能化数据计算和统计功能。
通过市场调研,开发测深及打夯记录功能,能够自动记录打夯数据,自动计算沉降量,可减少2名小工,从而降低人工成本。
产品参数 | 单位 | YTQH3000MHE |
带附属装置最大夯击能 | t.m | 3000 |
带附属装置最大夯锤重量 | t | 135 |
不带附属装置最大夯击能 | t.m | 1200 |
不带附属装置最大夯锤重量 | t | 60(地面吸附系数1.5) |
底盘轮距 | mm | 8145 |
底盘宽度 | mm | 6900 |
履带板宽度 | mm | 900 |
臂架长度 | m | 20-26(29,32带门架长度) |
工作角度 | ° | 60-77 |
最大提升高度 | m | 22(带附属装置) |
最大提升拉力 | t | 30 |
额定提升拉力 | t | 15 |
最大提升倍率 | 10 | |
提升钢丝绳直径 | mm | 36 |
提升钢丝绳标配长度 | m | 180 |
变幅钢丝绳直径 | mm | 22 |
回转速度 | r/min | 0-1 |
行走速度 | km/h | 0-1.1 |
爬坡能力 | % | 30 |
增程器功率 | kW | 390(潍柴WP13G530) |
增程器额定转速 | r/min | 1750 |
整机重量 | t | 143.5(不含脱钩器、门架和夯锤) |
配重重量 | t | 40 |
下配重重量 | t | 14 |
主机重量(运输不含下节臂) | t | 46 |
主机尺寸(长X宽X高) | mm | 10650X3720X3650 |
整机空载接地比压 | MPa | 0.095 |
